Shuttle Kiln for Clay Brick Making in Clay Block Factory and Tunnel Kiln in Clay Brick Making

Uçak Kiln Giriş:

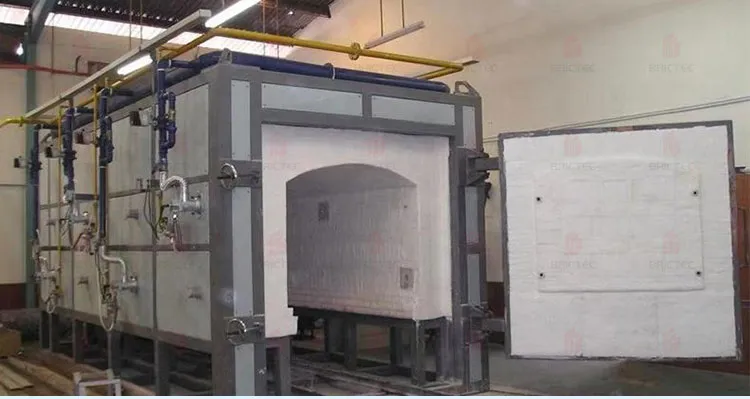

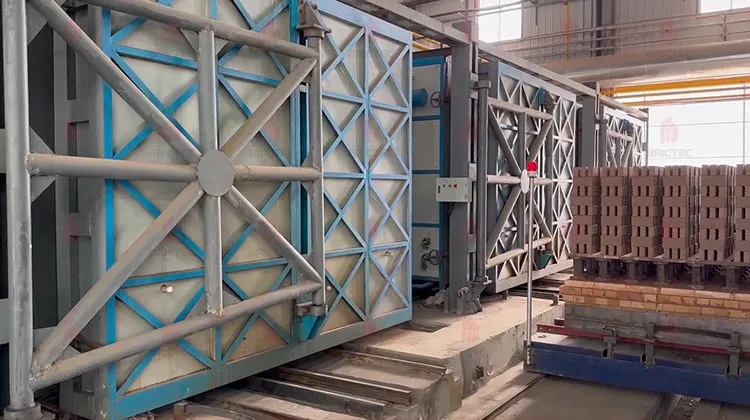

Bir nakliye fırını, bir veya birden fazla fırın aracının yüklenebileceği bir araba tabanı aralıklı fırındır." Seramiklerde yaygın olarak kullanılır., inşaat malzemeleri ve ilgili endüstrilerde, şuttle fırını mükemmel mühürleme performansı, eşit sıcaklık dağılımı ve dikkate değer enerji tasarrufu etkisi ile iyi bilinir.
Ürün fiyatlandırmamız, üretim kapasitesi gereksinimlerinize ve detaylı proje çizimlerinize göre özelleştirilmiştir, tuğla fabrikanız için en uygun maliyetli çözümü sağlar.

1Temel ve Yapı (parametreler projeye göre değişebilir)

(1) Vakıf:
400 mm demir betonu (100 mm C15 tabanı + 300 mm C20 demir betonu), 3:7 kireç-toprak sıkıştırılmış alt katman; zemin taşıma kapasitesi ≥ 8 t/m2.

(2) Fırın cesedi:
Yüksek dayanıklılık ve titreşim karşıtı performansına sahip kaynaklı çelik yapısı, kullanımı ve bakımını kolaylaştırmak için platformlar, merdivenler, korkuluklar ve denetim kapıları ile donatılmıştır.

(3) Çömlek duvarları:

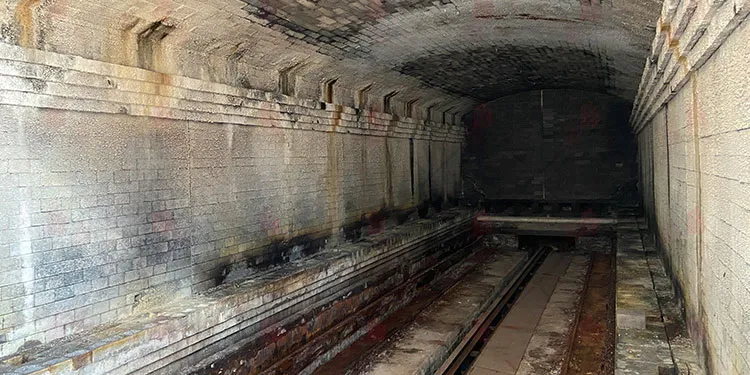

Çok katmanlı kompozit yapı (kordierite-mullite tuğla + hafif yüksek alumina tuğla + seramik lif + çelik levha), kalınlığı yaklaşık 500-520 mm,Mükemmel yalıtım ve termal verimlilik sağlar.

(4) Çömlek çatısı:
JM26 kordierit-mullite tuğladan, hafif yüksek alümina tuğladan ve toplam kalınlığı yaklaşık 565 mm olan seramik lif battaniyesinden oluşan kemerli çatı tasarımı.

2Kiln Kapısı ve Kiln Arabası

Kiln Kapısı:

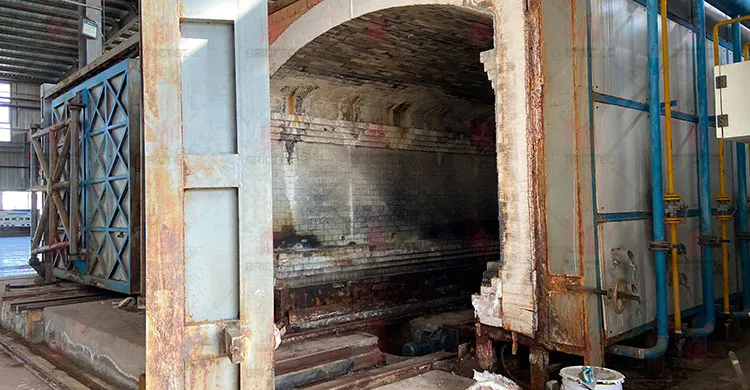

Demiryolu yönlendirilmiş hareketi olan çelik kabuk. Fırın duvarıyla aynı ateşli kaplama, çok katmanlı yalıtım, toplam kalınlığı yaklaşık 500 mm; motor, redüktör ve dişli tahrik ile donatılmıştır.

Çömlek arabası:
Çerçeve kanal çelik ve I kirişlerle kaynaklanmış, dökme çelik tekerlekler, 45 # çelik akslar ve yüksek sıcaklıklı rulmanlar ile donatılmıştır. Yüksek mekanik dayanıklılık. Araba boyutu yaklaşık 3.0 m (L) × 3.15 m (W).4 fırın vagonuyla donatılmış (2 içerde), 2 dışarıda).

3Sızdırma sistemi.

Mükemmel mühürleme sıcaklık eşitliğini ve enerji verimliliğini sağlar:

· Çömlekten fırına kapı / araba gövdesi: lif battaniye doldurma + labirent mühürleme;

· Çömlek arabası fırına karoseri tarafları: mekanik yumuşak mühürleme;

· Fırın arabası arka fırın duvarına: sıkıştırma mühürlenmesi ile ateşli lif dolumu.

4Yanım Sistemi

Yakıcılar:
20 yüksek hızlı yakıcı, alt kenar duvarları boyunca aşamalı bir şekilde düzenlenmiş, yukarı doğru yayılmış.

Kontrol Modu:
Gaz akışı, akış sayaçları ile elle düzenlenir; yüksek hızlı yakıcılar atmosferi karıştırır, fırın sıcaklığının eşitliğini artırır.

Boru hattı sistemi:

· Hava sistemi: Paslanmaz çelik borular, merkezi hava kaynağı, 2 × 11 kW fanlar (bir bekleme), her biri frekans dönüştürücü ile.

· Gaz sistemi: Dikişsiz çelik boru boruları, kapanma valfleri, filtreler, solenoid güvenlik valfleri ve yardım valfleri ile donatılmıştır.

5Egzoz sistemi.

Arka taraf alt egzoz tasarımı: Sıcak gazlar konveksiyon ısıtması yoluyla yukarı doğru akıyor, daha sonra fırın aracının altındaki borulardan egzoz portuna geçiyor ve nihayetinde indüklü akım fanları tarafından çıkarılıyor.
Güvenli çalışma için 2 × 15 kW egzoz fanları (bir bekleme), soğuk hava damper ve sıcaklık izleme ile donatılmıştır.

6Kontrol ve Çalışma Özellikleri

· 5 sıcaklık bölgesine bölünmüş 20 yakıcı, tekdüze ısıtma için otomatik düzenleyici.

· Ürünler fırının dışında yüklenir/boşaltılır, iş yoğunluğunu ve ısı kaybını azaltır.

· Geleneksel aşağı akımlı fırınlara kıyasla daha düşük enerji tüketimi.

· Farklı ateşleme süreçleri için esnek.

7Ana Avantajları

· Mükemmel sıcaklık eşitliği, yüksek kaliteli ateşleme için idealdir.

· Üstün mühürleme, enerji verimliliğini arttırarak hava sızıntısını önler.

· Güçlü ve dayanıklı yapı, kolay bakım ve uzun hizmet ömrü.

· Yüksek hızlı yakıcılar ve optimize edilmiş düzenleme tam yanma ve hızlı ısıtma sağlar.
