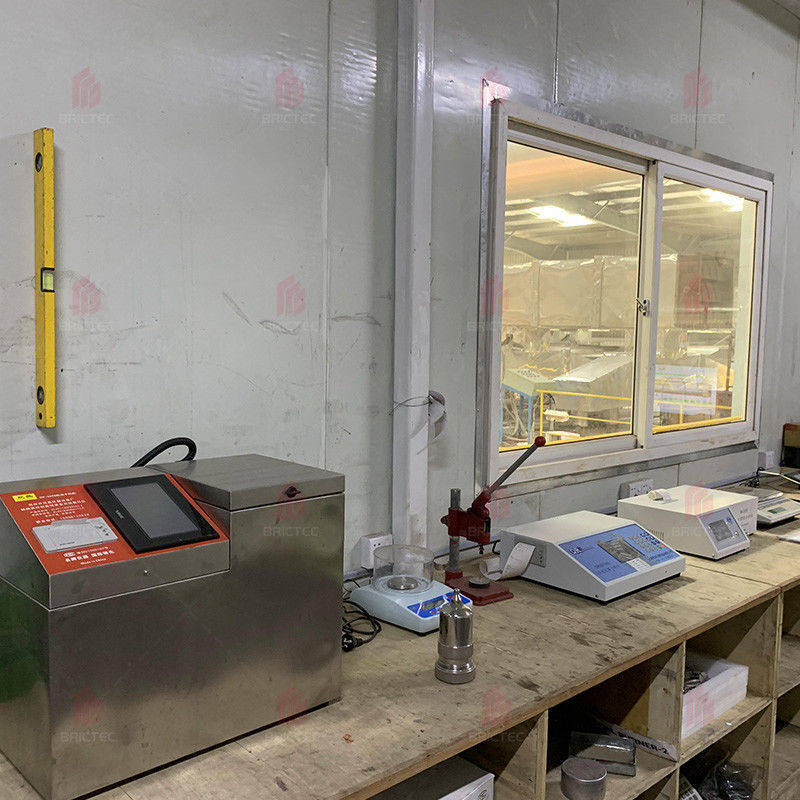

Tuğla malzeme analizi, malzeme kompozisyonu için laboratuvar ekipmanları

BRICTEC tuğla hammaddesi analizi servisi bileşik analizi ve test için

Xi'an Brictec Mühendislik Şirketi, bir dizi tuğla fabrika hizmeti sunar: hammadde analizi, tasarım ve rehberlik, aksesuar tedarik, yükseltme ve iyileştirme,Üretim yönetimiBunlardan biri, hammadde analizi, müşterilerin hammadde koşullarını net bir şekilde anlamaya yardımcı olur ve müşterilere daha profesyonel ve doğru tuğla üretim çözümleri sunar.

Hammaddeler analizi 7 bölümden oluşur:

1Çiğ maddenin fiziksel özellikleri

2Çiğ maddenin kimyasal özellikleri

3Kurutma özellikleri

4Ateş etme yeteneği.

5. Çamur patlama testi

6. Dondurma testi

7Sonuç ve öneriler

Örnek gösterim

1Çiğ maddenin fiziksel özellikleri

2Çiğ maddenin kimyasal özellikleri

3Kurutma özellikleri

Şekillendirilmiş örnekler doğal olarak 24 saat kurutulur ve daha sonra 8 saat boyunca 105 ± 5 ° C'de fırına koyulur.ve kurutma hattının küçülme oranı 1.76%.

4.Ateşleme özellikleri

(1) Sıcaklık eğimli fırın: Sıcaklık eğimli fırında küçük örnekler (40x20x10mm) yanma sıcaklığı ve sıcaklık aralığını ölçmek için pişirilir.

Isıtma hızı: <200°C/saat
Ateş döngüsü: 6 saat
Isı koruma: 30 dakika
Soğutma yöntemi: fırınla birlikte oda sıcaklığına soğutulur

Şekil 1 900°C'den 1150°C'ye kadar sıcaklık eğimli fırında yanmış küçük sinterlenmiş tuğlalar

(2) Ürünün yakma küçülme hızı ve su emilim hızı: yakma küçülme hızı ve su emilim hızı, eğimli fırında pişirilmiş örnekler üzerinde ölçülür.ve sıcaklık arasındaki ilişki eğrileri, su emişi ve küçülmesi Şekil 2'de gösterilmiştir.

Örnek yakma sistemi aşağıda (Tablo 1) 2 (yakma eğrisi) şeklini ve farklı sıcaklıklarda örnek yakma koşullarını karıştırarak listelenmiştir.

Tablo 1 Örnek yakma sistemi

(3) Yüksek sıcaklıkta fırın: kurutulmuş numuneler yüksek sıcaklıkta fırında normal fırınlama sistemine göre fırınlandı.
Oda sıcaklığı ~ fırın sıcaklığı 150°C/saat
Yangın sıcaklığı 1 saat yalıtım
Fırınla birlikte oda sıcaklığına soğutulur

Kil örnekleri: 1040°C'de pişirilmiş küçük ölçekli deneysel sinterlenmiş tuğla örneği
Kil örneği için pişirme sıcaklığı 1040 ° C'de belirlenir. pişirildikten sonra örnek rengi açık sarıya döner ve dokunulduğunda net bir ses çıkar.% 24.

5.Kalk patlama testi

Sınav ateşlenen numuneler üzerinde yapıldı ve küçük ölçekli simülasyon testinde kireç patlama fenomeni görülmedi.

6. Dondurma testi

Test ateşlenmiş numuneler üzerinde yapıldı ve küçük ölçekli simülasyon testinde buzlaşma fenomeni ortaya çıkmadı.

7Sonuç ve öneriler

(1) Örnek kil daha yüksek CaO içeriğine, düşük plastikliğe ve düşük kurutma hassasiyetine sahiptir.
(2) % 100 kil hammadde ile küçük ölçekli sinterlenmiş tuğlaların simülasyon testi yapıldığında, şekillendirme işlemi oldukça zordur, ıslak yeşil tuğla dayanıklılığı düşüktür,Müşteriye hatırlatmak içinŞekillendirilmiş numunelerin kurutma ve yakma performansı 980°C-1080°C arasında orta yanma sıcaklığında iyidir.
(3) Küçük ölçekli simülasyon testi sırasında kireç patlama fenomeni ortaya çıkmadı.
(4) Küçük ölçekli simülasyon testi sırasında herhangi bir buzlaşma fenomeni ortaya çıkmadı.
