Kil Fırın Tuğlalarında Yüzey Çatlakları için Teknik Analiz ve Çözüm

Kilden Pişirilmiş Tuğlalardaki Yüzey Çatlakları için Teknik Analiz ve Çözüm

I. Soruna Genel Bakış

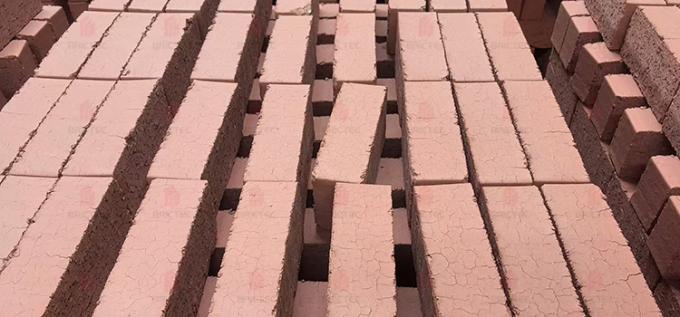

Fotoğrafta, pişirildikten sonra yüzeyinde çatlaklar görülen sinterlenmiş kil tuğlalar görülmektedir. Bu çatlaklar tipik olarak iç gerilim dengesizliğini veya ham madde hazırlığı ve fırınlama sırasında uygunsuz kontrolü gösterir. Tuğlalar yapısal olarak tamamlanmış görünse de, bu tür çatlaklar ürünün mekanik dayanımını, su emme stabilitesini ve don direncini ciddi şekilde etkiler — bu nedenle mühendislik uygulamalarında kalitesiz ürünler olarak kabul edilir.

II. Ham Madde Açısından Nedenler
1. Kil Plastisitesi ve Büzülme Dengesizliği
Eğer kil aşırı yüksek plastisiteye sahipse veya büyük oranda ince partikül içeriyorsa (<0.005 mm), kuruma büzülmesi önemli hale gelir. Kurutma ve pişirme işlemi sırasında, katmanlar arasındaki düzensiz büzülme yüzey gerilimi çatlaklarına yol açar.
Çözüm:
(1) Kilin plastik indeksini ayarlayın (genellikle 16–25 uygundur).
(2) Büzülmeyi azaltmak için kum, şeyl tozu veya uçucu kül gibi yağsız malzemeler ekleyin.
(3) Ham madde partikül boyut dağılımının makul olduğundan emin olun — kaba ve ince fraksiyonlar arasında uygun bir denge.
2. Şekillendirme Sırasında Uygun Olmayan Nem İçeriği
Yeşil tuğlaların nem içeriği çok yüksekse (>%20), kuruma gerilimi keskin bir şekilde artar ve yüzeyin pişirmeden önce çatlamasına neden olur.
Çözüm:
(1) Ekstrüzyon su içeriğini %16–18 aralığında kontrol edin.
(2) Hava kabarcıklarını gidermek ve homojen bir yoğunluk elde etmek için vakumlu ekstrüzyon kullanın.
3. Yetersiz Yaşlandırma veya Karıştırma
Yetersiz karıştırma veya yaşlandırma, kil gövdesinde düzensiz nem ve plastisiteye yol açarak kurutma ve pişirme sırasında iç gerilim yoğunlaşmasına neden olur.
Çözüm:
(1) Karıştırma ve yaşlandırma süresini artırın (yeni kil için en az 48 saat).
(2) Tüm katkı maddelerinin ve geri dönüştürülmüş malzemelerin homojen bir şekilde karıştırıldığından emin olun.

III. Pişirme ve Fırın Kontrolü Açısından Nedenler
1. Hızlı Kurutma veya Isıtma
İlk kurutma veya ön ısıtma sıcaklığı çok hızlı yükselirse, yeşil tuğlanın yüzeyi hızla kurur ve sertleşir, bir “kabuk” oluşturur, iç kısım ise hala nem içerir. İçeride oluşan buhar basıncı yüzeyin çatlamasına neden olur.
Çözüm:
(1) Kurutma eğrisini yavaşlatın; ilk ısıtma hızını 20–30°C/saat aralığında kontrol edin.
(2) Eşit nem giderme sağlamak için kurutma bölgesindeki bekletme süresini uzatın.
2. Sinterleme Bölgesinde Aşırı Hızlı Sıcaklık Artışı
Pişirme bölgesindeki sıcaklık keskin bir şekilde arttığında, özellikle 600–900°C arasında (dehidroksilasyon ve kuvars faz dönüşüm aşamaları), tuğla gövdesi düzensiz bir şekilde genleşir ve çatlaklar oluşur.
Çözüm:
(1) Pişirme eğrisini optimize edin ve sıcaklık artışını yumuşatın.
(2) Kuvars inversiyon fazı boyunca sinterleme bölgesi sıcaklık artışını 40°C/saat altında tutun.
3. Uygun Olmayan Soğuma Hızı
Sinterlemeden sonra soğuma çok hızlı olursa, termal şok çatlaklara neden olur, özellikle kalın veya yoğun ürünler için.
Çözüm:
(1) 900°C'den 600°C'ye kadar soğuma hızını 40°C/saat altında tutun.
(2) Yerel termal gerilimi önlemek için soğutma hava akışının eşit olduğundan emin olun.

IV. Süreç Optimizasyonu ve Kalite Kontrol Önerileri
1. Ham Madde Testi: Kilin plastik indeksini, kuruma büzülmesini ve mineral bileşimini düzenli olarak test edin.
2. Şekillendirme Süreci: Homojen ekstrüzyon basıncı sağlayın ve laminasyon kusurlarından kaçının.
3. Kurutma Kontrolü: Otomatik sıcaklık ve nem ayarlı kademeli kurutma kullanın.
4. Fırın İşletimi: Sıcaklık eğrilerini ve hava dağılımını gerçek zamanlı olarak izleyin; kızılötesi veya termokupl sensörleri kullanın.
5. Pişirme Sonrası İnceleme: Çatlak desenlerini gözlemleyin — ağ benzeri çatlaklar genellikle büzülme dengesizliğini gösterirken, tek uzun çatlaklar genellikle termal gerilime işaret eder.

V. Brictec Sonucu
1. Pişirilmiş kil tuğlalardaki yüzey çatlakları, ham madde bileşiminin, şekillendirme neminin ve pişirme rejiminin birleşik etkilerinin bir sonucudur.
2. Kil harmanlamayı optimize ederek, kurutma ve pişirme eğrilerini sıkı bir şekilde kontrol ederek ve tünel fırındaki sıcaklık homojenliğini iyileştirerek, bu tür kusurlar etkili bir şekilde önlenebilir.

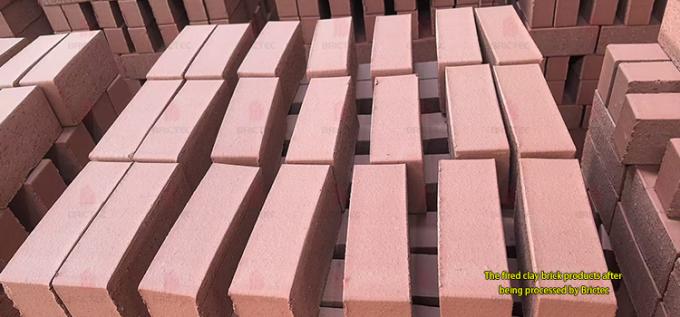

3. Sistematik süreç kontrolü sayesinde Brictec, kil sinterlenmiş tuğlaların yoğun doku, homojen renk ve mükemmel mekanik özellikler elde etmesini sağlayarak, üst düzey mimari ve yapısal standartları karşılar.

Editör: JF & Lou
